Gerätemanager

gif

Wie konfiguriere ich Geräte im Gerätemanager ?

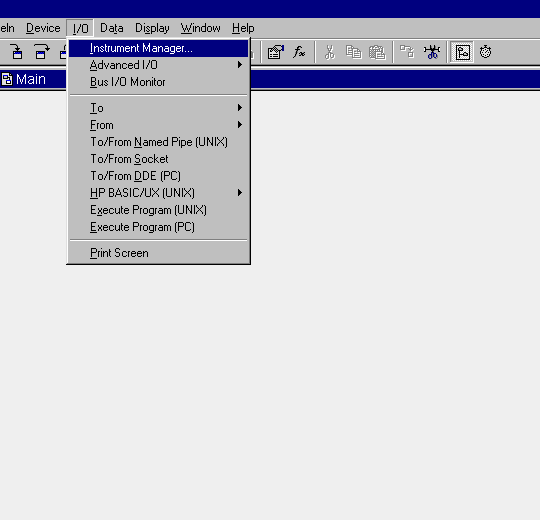

Unter dem Menü.Punkt  I/O den Instrument Manager aufrufen.

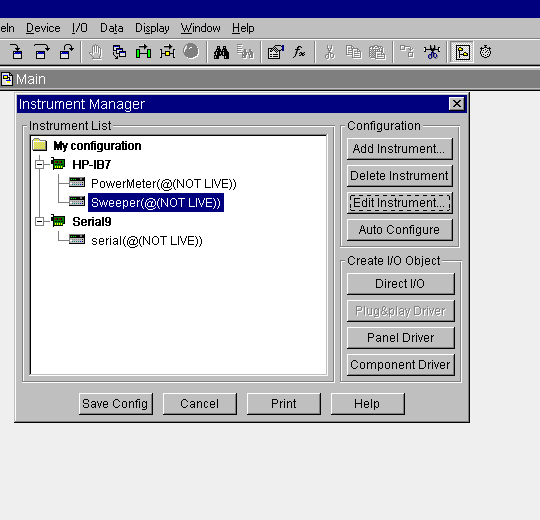

Nun das entsprechende Gerät zum konfigurieren anklicken.
In diesem Fall den Sweeper.
Jetzt sind die Buttons der Configuration anwählbar.

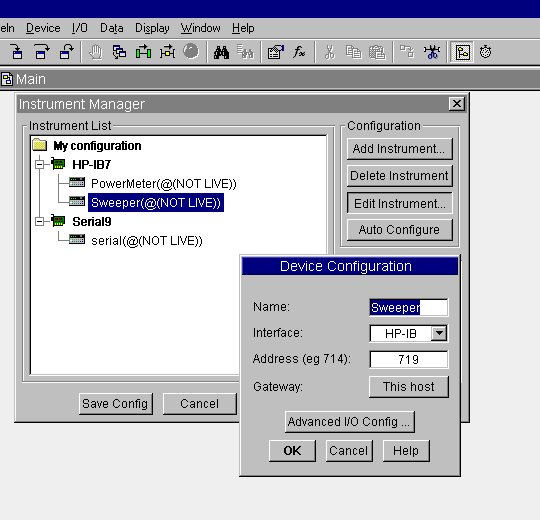

Nun auf Edit Instrument klicken und folgendes Bild wird sichtbar.
Die Adresse besteht aus der Bus-Adresse ( meist 7 )
und der Geräte-Adresse, sie ist in diesem Fall 19, also muss 719 eingetragen werden.
Die Geräte-Adressen sollten einheitlich nach Gerätetypen vergeben werden ( z.B.
alle Sweeper 19 ).

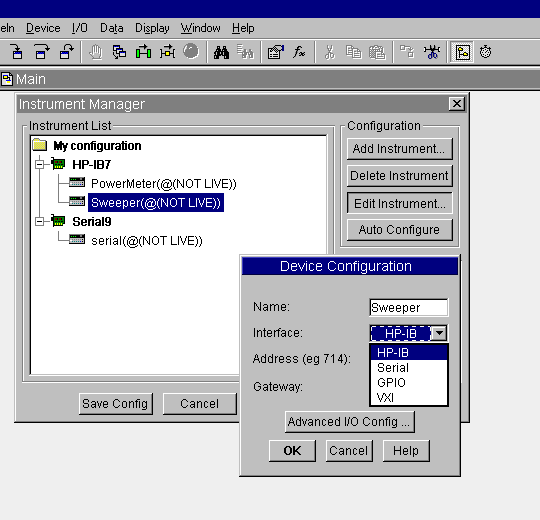

Hier muss beim Interface HP-IB angewählt werden.


Danach auf Advanced I/O Config... klicken.
Es öffnet sich folgendes Fenster.


Nun sind 4 Reiter anwählbar, wichtig sind General und Panel Driver.

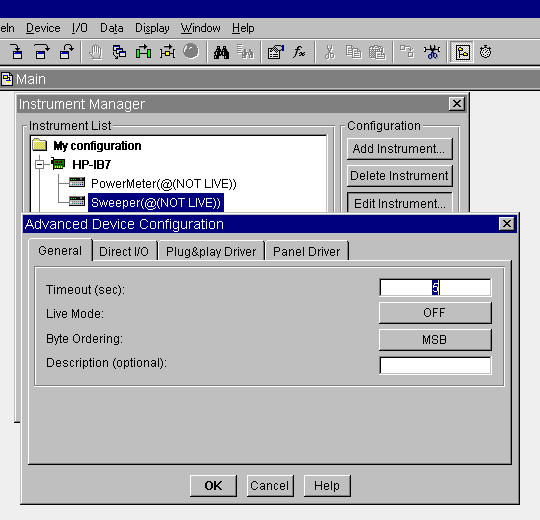

Im Reiter General kannst du die Timeoutzeit (5) und den Live Mode (OFF) einstellen.
Wenn du eine HP-IB Karte installiert hast kann der Live Mode auch auf ON stehen.

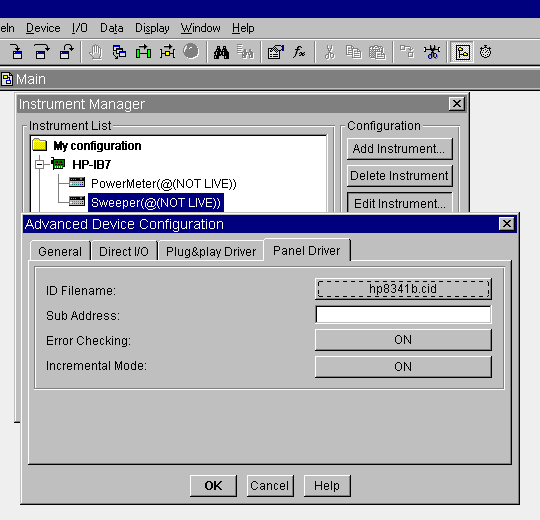

Um einen passenden Panel-Treiber zuwählen, klicks du auf Panel Driver.


Wichtig ist hier nur das Feld ID Filename:
Meist wird das Feld ID Filename: frei sein,

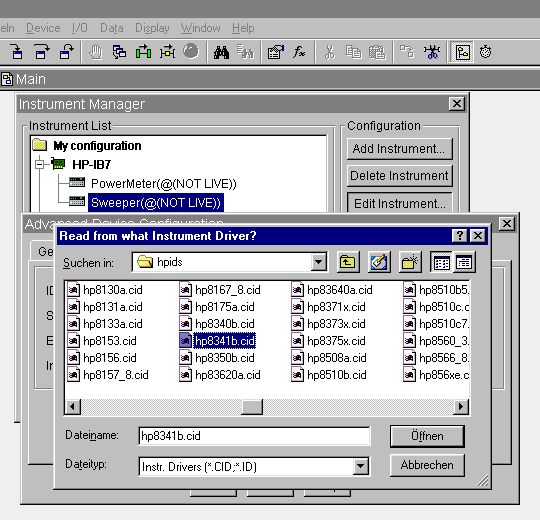

dann darauf klicken und es öffnet sich folgendes Fenster.


Jetzt muss du die Typen-Bezeichnung deines Gerätes suchen
( Sweeper HP 8341 b ) und mit Öffnen die Datei hp8341b.cid übernehmen.
Danach alle Fenster mit Ok bestätigen und mit Save Config den
Instrument Manager beenden.
